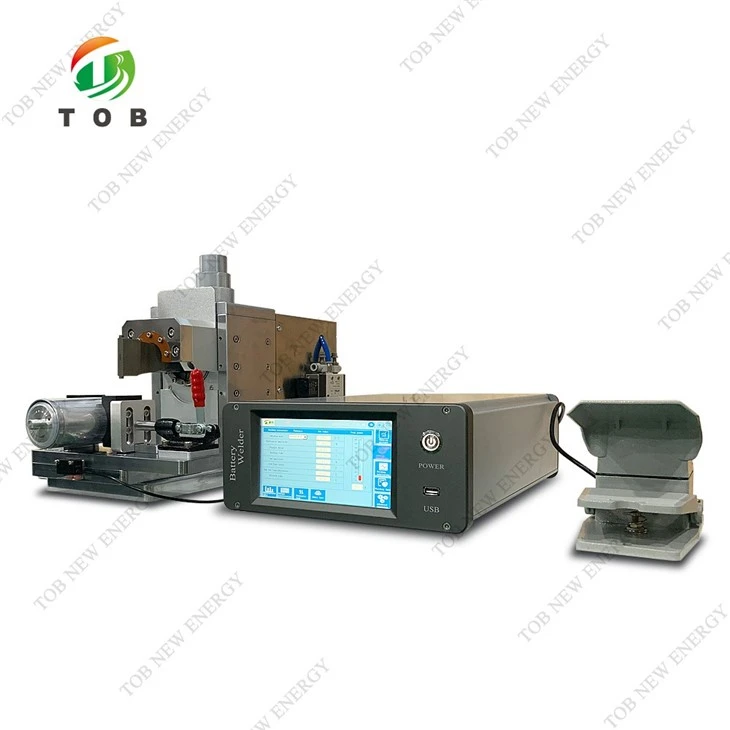

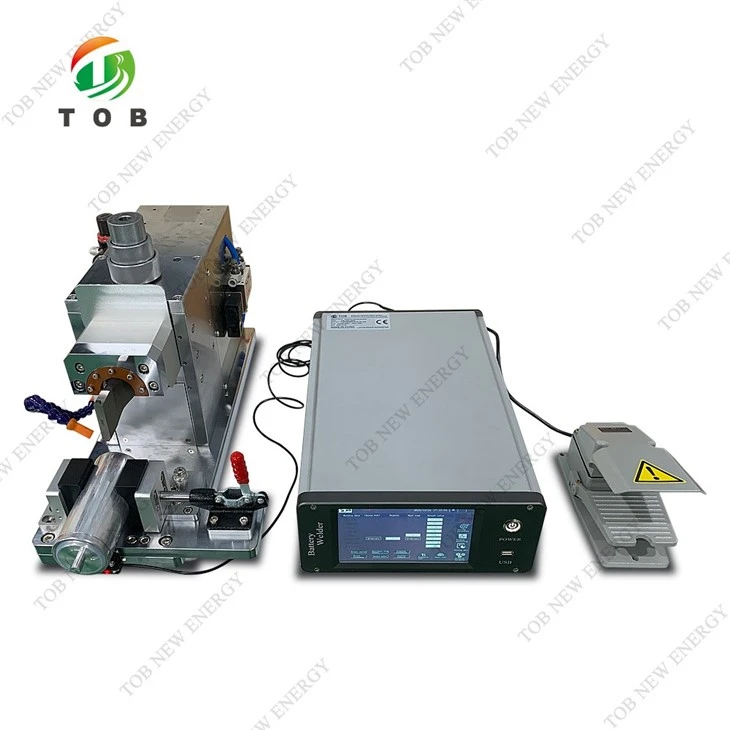

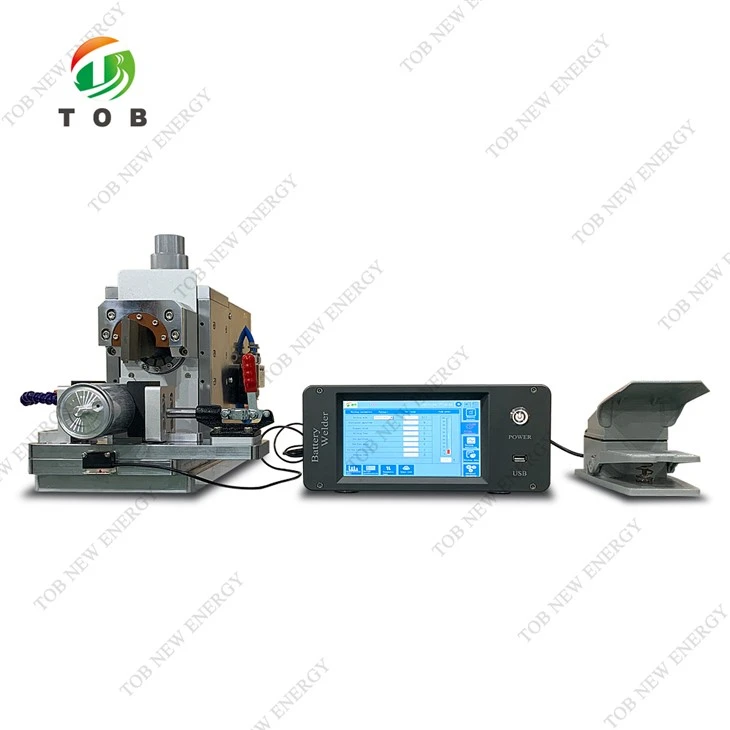

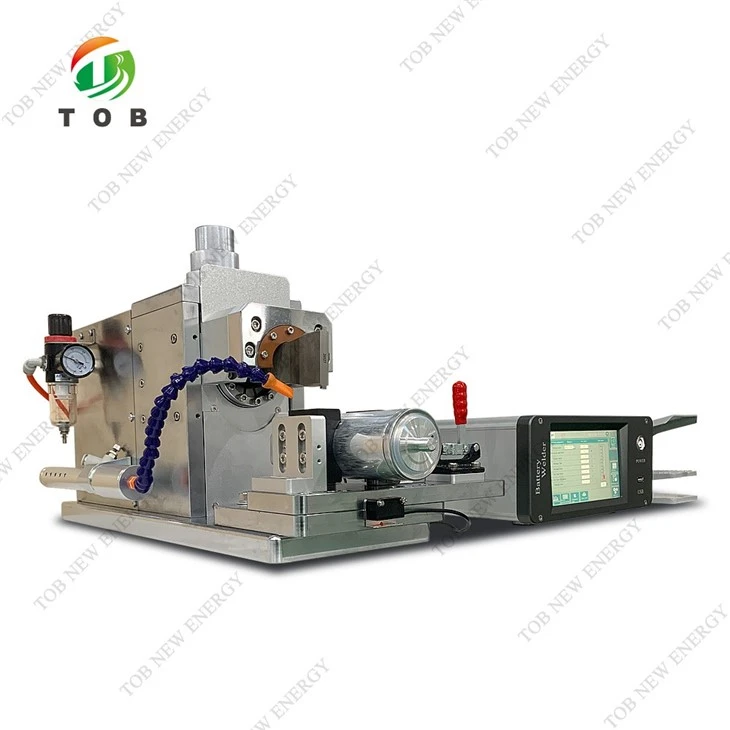

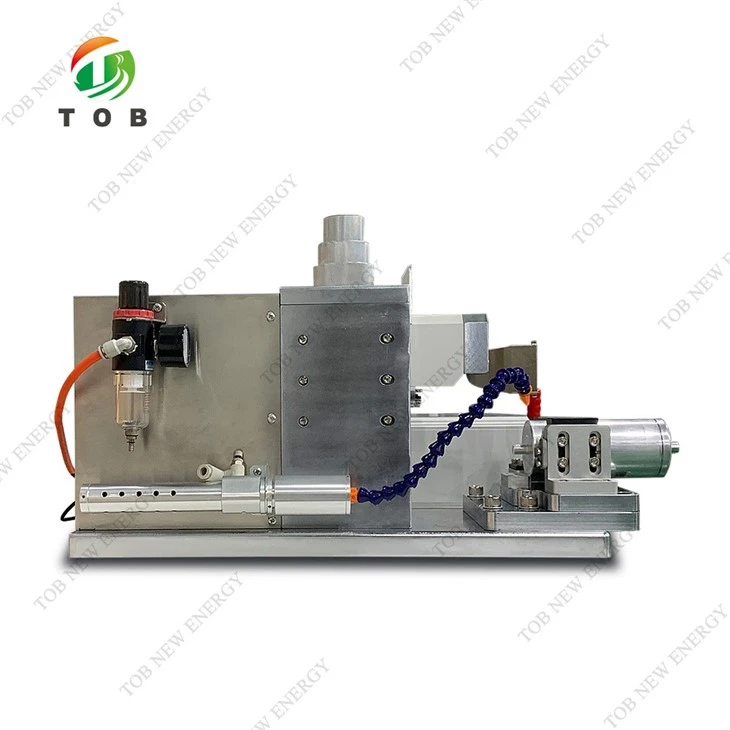

5000 W ultraäänipistehitsauskone

Malli:TOB-USW-5000W
5000 W ultraäänihitsauskone, jota käytetään monikerroksisiin kalvoihin, joissa on monikerroksinen kielekehitsaus pinoamisprosessilla, se sopii sekä anodille että katodille.

Lähetä kysely

Keskustele nyt

Tuotteen esittely

5000 W ultraäänipistehitsauskone

Tuotevideo

Erittely

5000 W ultraäänihitsauskone, jota käytetään monikerroksisiin kalvoihin, joissa on monikerroksinen kielekehitsaus pinoamisprosessilla, se sopii sekä anodille että katodille.

Laitteet Toiminnalliset ominaisuudet

Älykäs digitaalinen piiri, kehittynyt CPU keskuskäsittelyjärjestelmä;

Energiatilassa, tehotilassa, aikatilassa useita älykkäitä ohjaustiloja;

Ultraäänitaajuus automaattinen seuranta;

Energiaa, aikaa, tehoa, erilaisia ylä- ja alarajan laatuhälytystoimintoja.

DO-signaali: hitsauskoneen hälytys, valmis, IO-signaalilähtö ultraäänilähetyksen aikana

DI-signaali: HÄTÄSEIS, aloita häät.

485-tiedonsiirtoprotokolla, tiedon vastaanotto ja lataus

Ultraäänilaitteita ohjataan aktiivisesti (24 V lisävirtalähteellä)

Malli

Ultraäänitaajuus

Ultraääniteho

Ilmanpaine

Hitsausaika

Jännite

Paino

TOB-USW-5000W

20 kHz

5000W

Suurempi tai yhtä suuri kuin 0,6 MPa 80 l/min

0.2S sisällä

220V% 2f50Hz

Noin 50 kg,

Ilman pöytää

Tuote	Nimi
1. Alustamateriaali
1.1 Katodi
1.1.1 Elektrodimateriaalit	Alumiinifolio
1.1.2 Elektrodin paksuus	12-20um (enintään 50 tasoa)
1.1.3TAB-materiaalit	Alumiininauha
1.1.4 TAB paksuus	{{0}},1–0,2 mm (yksi kerros)
1.2 Katodi
1.2.1 Elektrodimateriaalit	Kuparifolio
1.2.2 Elektrodin paksuus	6-10um (enintään 50 tasoa)
1.2.3 Välilehtimateriaalit	Nikkelinauha
1.2.4 Kielekkeen paksuus	{{0}},1–0,2 mm (yksi kerros)
2. Akkukenno
2.1 Pinoamisprosessi	Yksikerroksinen kieleke monikerroksisilla kalvoilla
2.2 Elektrodikerros	Max 50 kerrosta
3. Hitsaustila
3.1 Hitsausalue	3 * 3 mm, 3 * 4 mm, 4 * 6 mm, 4 * 8 mm, räätälöity
3.2 Hitsausaika	0.2S/kertaa
3.3 Paine	0-1MPa, säädettävä
3.4 Aika	0-60S, säädettävä
3.5 Hitsauspään käyttöikä	Katodi Suurempi tai yhtä suuri kuin 500 000 kertaa Anodi Suurempi tai yhtä suuri kuin 160 000 kertaa
4. Vakiohitsauspää
4.1 Hitsauspään materiaali	Tuotu nopea teräs
4.2 Juotosliitokset hyvin	Suurempi tai yhtä suuri kuin 0,2 mm
4.3 Hitsauspinnan määrä yhdessä hitsauspäässä	2kpl tai 4kpl
4.4 Amplitudin säädettävä alue	3-10um
5. Muunnin
5.1 Taajuusero muuntimien välillä	Vähemmän tai yhtä suuri kuin 400 Hz
5.2 Impedanssiero muuntimien välillä	Pienempi tai yhtä suuri kuin 4Ω
5.3 Kapasitanssiero muuntimien välillä	Vähemmän tai yhtä suuri kuin 400 PF
5.4 Anturin ulkokuoren eristysresistanssi	Suurempi tai yhtä suuri kuin 30 MΩ

6. Ultraäänigeneraattori
6.1 Taajuussäätötila	Automaattinen taajuuden seuranta
6.2 Vakioamplituditoiminto	Hakkurivirtalähde Vakiojännite vakiovirta
6.3 Amplitudi portaaton säädettävissä	Portaaton säädettävä
6.4 Piiritekniikka	Älykäs digitaalinen piiri, edistynyt CPU-keskusjärjestelmä, energiatila, tehotila, aikatila, taajuuden automaattinen seuranta, laadunvalvonta ylä- ja alarajan hälytystoiminnot.
7. Hitsaustulos
7.1 Ulkonäkö	Ei virtuaalista hitsausta, ei hitsauksen tunkeutumista, ei vuotoa, hitsaus kiinteät, täydelliset ja selkeät juotosliitokset, vaurio repi kalvon 80 % jäännöksestä TAB:ssa.
7.2 Hitsauksen vetolujuus	Suurempi tai yhtä suuri kuin 25N
7.3 Tuotteen läpäisyprosentti	Suurempi tai yhtä suuri kuin 99,8％(alla Materiaali on hyväksytty)
8. Laitteen suunniteltu käyttöikä	8-10 vuotta
