Laboratoriosta pilottimittakaavassa: 5 haastetta pinnoitusprosessin laajentamisessa

Kirjoittaja: Dany Huang, Ph.D.

Toimitusjohtaja ja T&K-johtaja, TOB New Energy

Ota yhteyttä Dr. Huangiin LinkedInissä

Tiivistelmä ja tärkeimmät takeawayt

Skaalauselektrodien pinnoitus laboratoriopenkistä pilottilinjaan epäonnistuu viidellä teknisellä muuttujalla kauan ennen kuin kemiasta tulee pullonkaula: pinnoitusmenetelmien leikkausnopeuden epäsuhta, ajoittainen päällystyksen hallinta, kuivausuunin kapasiteetti, rainan käsittely ja yhtenäisyysmetrologia. Perussääntö: resepti, joka toimii kaavinterällä nopeudella 0,5 m/min, ei siirry tuotantosuuttimeen nopeudella 20 m/min yksinkertaisesti nostamalla nopeutta.

• Urosuulapinnoitus korvaa laboratoriomenetelmät pilottimittakaavassa, koska se esimitoittaa märän kalvon suljetusta järjestelmästä riippumatta rainan nopeudesta ja rullan geometriasta.
• Jaksottainen pinnoite on vaikein siirrettävä vaihe: käynnistys-/pysäytysohjaus, märkäreunaefektit ja lyijyn/pään pituus määräytyvät muotin huulen geometriasta ja takaisinrullan synkronoinnista, ei pumpusta.
• Kuivausuunin pituus on laskettavissa ennen ostoa: uunin pituus ≈ (liuottimen pintakuorma × linjan nopeus) / kuivausvirtaus, työstetyllä esimerkillä 5 m/min NMP-katodilinjalle ≈18 m.
• Linjallinen pinta-alapainomittaus suljetun silmukan palautteen avulla erottaa pilottitiedot laboratoriotiedoista-ilman sitä paksuuspoikkeama havaitaan tuntikausia kelan pinnoittamisen jälkeen.

Laboratorio-mittakaavainen pinnoitepalkki tuottaa täydellisen 150 µm märkäkalvon. Resepti on vahvistettu. Solutiedot ovat erinomaisia. Pilottilinja tilataan, asennetaan, ja ensimmäinen kela tulee ulos reunahelmillä, raitoja ja kuivuneen liuottimen hajulla. Päällystyskone ei ole rikki. Prosessioletukset olivat.

Pinnoitteen mittakaavan lisääminen on oma tieteenalansa, ja vikatilat eivät koskaan näy laboratoriossa, koska laboratorio ei koskaan saavuta pilottilinjan nopeuksia, leveyksiä, liuotinkuormia ja jännitysolosuhteita. Viisi haastetta selittää lähes jokaisen skaalauksen epäonnistumisen. Jokaisella on tiedossa tekninen vastaus.

Haaste 1: Leikkausnopeuden epäsopivuus laboratorio- ja tuotantopinnoitteen välillä

Laboratoriotango tai kaavinterä levittää lietettä 10–100 s⁻¹:n leikkausnopeuksilla. Tuotantourasuulake nopeudella 20 m/min 250 µm:n rakolla tuottaa seinän leikkausnopeudet 1 000–3 000 s⁻¹. Akkuliete on leikkausohennusta; sen viskositeetti näillä kahdella leikkausohjelmalla voi vaihdella suuruusluokkaa.

Seurauksena on, että optimaalinen lietekoostumus laboratoriopäällystykseen on harvoin optimaalinen tuotantopäällystykseen. Liete, joka on viritetty pitämään kiinteitä aineita alhaisella leikkausvoimalla, voi raita suurella leikkausvoimalla. Kauniisti suulakkeen läpi virtaava liete voi laskeutua laboratorion staattiseen sekoitusastiaan. Koostumus on validoitava uudelleen tuotannon leikkausnopeuden suhteen, eikä sitä saa siirtää muuttumattomana.

Tekninen vastaus on karakterisoida koko virtauskäyrä-viskositeetti leikkausnopeuden pyyhkäisyssä-ennen skaalausta ja valita pinnoitusmenetelmä, joka vastaa suunniteltua tuotannon leikkausjärjestelmää. Urosuulapinnoitus ennalta mitatulla suljetulla virtauksella on ainoa menetelmä, jonka märän kalvon paksuus määräytyy virtausnopeuden ja rainan nopeuden sijaan rullavälin ja terävoiman perusteella, joten se on oletusarvoinen skaalausalusta akkuelektrodeille.

Haaste 2: Jatkuva vs. ajoittainen pinnoitteen hallinta

Useimpia tuotantoelektrodeja ei pinnoiteta jatkuvasti. Prismaattiset elektrodit ja pussielektrodit vaativat katkonaisia ​​pinnoitettuja -pinnoitettuja vyöhykkeitä, jotka on erotettu päällystämättömillä virrankeräimen vyöhykkeillä, joissa kielekkeet hitsataan. Päällystettyjen ja päällystämättömien alueiden väliset siirtymävyöhykkeet ovat siellä, missä laajenemisen laatu voittaa tai häviää.

Kolme vikatilaa hallitsee ajoittaista pinnoitusta:

Märkäreunainen helmi.Jokaisen päällystetyn raidan alussa ja lopussa virtausrintama käyttäytyy eri tavalla kuin vakaassa tilassa. Tuloksena on paksumpi helmi etu- ja takareunoissa, joka ylikuivaa tai siirtää aluekuormitusta useilla prosenteilla. Tämän hallitseminen edellyttää pinnoituspumpun ja varatelan täsmällisesti synkronoitua käynnistystä/pysäyttämistä siten, että viipymäajat on viritetty muotin sisäisen tilavuuden mukaan.

Lyijyn ja hännän pituus.Pinnoitettu raita ylittää tai alittaa tavoitepituuden millimetreillä. Suuren volyymin tuotannossa 3 mm:n ylitys jokaisessa raidassa hukkaa materiaalia miljoonien metrien yli. 3 mm:n aliväli luo kennon sisälle paljaita vyöhykkeitä, jotka vähentävät kapasiteettia.

Reunan määritelmä.Jaksottainen pinnoitus siirtopäällystimellä on pohjimmiltaan rajoitettua-siirtotelaa voidaan nostaa, mutta pinnoitusliuos jatkaa telan reunan kastelemista ja aiheuttaa tahriintuneen siirtymän. Suulakkeen pinnoite käsittelee ajoittaista käyttöä siististi, koska suutinhuuli sulkee virtauksen käskystä ja suulake voidaan sijoittaa tukitelan tyhjiöuran päälle jäännöspudotuksen kiinni saamiseksi.

Kaikille pussi- tai prismaelektrodien tuottamiseen tarkoitetuille pilottilinjoille ajoittainen ominaisuus on määriteltävä ensiluokkaisena vaatimuksena, ei jälkikäteen. Tämä on juuri paikka aakkupaikan pinnoituskoneservosynkronoidulla pumpulla ja takarullaohjauksella jaksoittaista pinnoitusta varten ansaitsee ominaisuutensa.

Haaste 3: Kuivausuunin suunnittelu ja pituuden laskeminen

Uuni on paikka, jossa useimmat ohjauslinjat epäonnistuvat hiljaa. Laboratoriopinnoitteet kuivuvat minuuteissa keittolevyn tai pienen kiertoilmauunin alla. Pilottilinja liikuttaa rainaa nopeudella 2–10 m/min, ja liuotuskuorma rainametriä kohden on suuruusluokkaa suurempi.

Kuivumispituus ei ole arvaus. Se seuraa liuottimen massataseesta:

L_uuni=(m_solv × v) / q

Jossa:

• L_uuni=vaadittu uunin pituus (m)
• m_solv=liuottimen aluekuormitus märässä rainassa (g/m²)
• v=linjanopeus (m/min)
• q=käytännöllinen kuivausvirtaus (g liuotinta per m² uunin lattiapinta-alaa minuutissa)

Liuottimen pintakuorma on johdettu pinnoitusreseptistä:

m_solv=D × (1 − S) / S

Missä D on kuivan pinnoitteen pinta-alapaino (g/m²) ja S on lietteen kiintoaineosuus.

Toiminut esimerkki - NMC katodi, NMP-liuotin:

• Kuivakuormaus D=180 g/m²
• Kiintoaineosio S=0.55
• Linjan nopeus v=5 m/min
• m_solv=180 × (1 − 0,55)/0.55=147 g/m²
• Käytännöllinen kuivausvirtaus q NMP:lle ≈ 35–45 g/m²·min (NMP kiehuu 202 asteessa ja vaatii korkeita lämpötiloja)
• L_uuni=(147 × 5) / 40 ≈ 18,4 m

Pilotti-NMP-katodilinja nopeudella 5 m/min tarvitsee siis noin 18–20 m uunin, jossa on vyöhykeohjattu lämpötilan säätö ja liuotinpoiston talteenotto. Vesipohjaiset lietteet ovat erilaisia: veden piilevä lämpö on noin 2,3 kertaa NMP:hen verrattuna, mutta vesi voidaan ajaa pois alhaisemmissa lämpötiloissa suuremmalla konvektiivisella ilman nopeudella. Vesilinjat tarvitsevat tyypillisesti virtauksen 20–35 g/m²·min ja vastaavasti samanlaisia ​​tai pidempiä uuneja.

Kuivauksen vertailutaulukko (tyypilliset arvot 5 m/min pilottilinjalle)

Uunin kaavoitus on yhtä tärkeä kuin pituus. Kahden vyöhykkeen minimi on vakiona: alemman lämpötilan sisääntuloalue (50–80 astetta), joka poistaa liuottimen hitaasti pinnan ihottuman ja rakkuloiden välttämiseksi, ja korkean lämpötilan vyöhyke (110–150 astetta vedelle, 140–200 astetta NMP:lle), joka viimeistelee kuivumisen. Sisääntuloalueen nylkeminen-jossa yläpinta kuivuu ja tiivistyy ennen kuin alla oleva liuotin poistuu-on klassinen vika, jonka yksivyöhykeuuni tuottaa pilottinopeudella.

Haaste 4: Verkkojen käsittely ja jännityksen hallinta mittakaavassa

Laboratoriopinnoite käsittelee foliolevyä käsin. Pilottipinnoite pyörittää jatkuvaa rainaa jännityksessä, ja fysiikka muuttuu täysin.

• Jännitteen tasaisuus.Kupari ja alumiinifolio venyvät joustavasti. Epätasainen jännitys rainan leveydellä aiheuttaa ryppyjä, säkkimäisyyttä ja sivuttaisvaellusta (rainan seurantavirheitä), jotka muuttavat pinnoitteen paikkaa suhteessa kalvon reunaan. Lentäjät tarvitsevat jännityksen hallintaa ± 2 %:n tarkkuudella aukikelaus-, pinnoitus-, kuivaus- ja kelausvyöhykkeillä, yleensä kuormituskennojen ohjaamien tanssirullien avulla.
• Kalvoviat ja jatkosten käsittely.Pilottikelat on jaettu. Huonosti hoidettu jatkos voi kaksinkertaistaa paikallisen paksuuden ja aiheuttaa pinnoitusraon tai rainan katkeamisen. Automaattinen jatkoksen tunnistus ja päällystyspään nosto jatkoksen läpiviennissä on vakio-ohjausominaisuus.
• Kuivausalueen jännitys.Rainan kulkiessa uunin läpi liuottimen haihtuminen ja kuumennus muuttavat rainan moduulia ja kosteuspitoisuutta, mikä muuttaa jännitystä. Kelluvat web-uunit ja ilmassa kelluvat kuivaimet erottavat uunin jännityksen prosessin jännityksestä; rullatuetut uunit on säädettävä rainan laajenemista varten.

Mikään näistä ei näy laboratoriossa. Ne näkyvät pilottiajon ensimmäisellä 100 metrillä, ja ne muodostavat suuren osan laajennusraporttien "selittämättömistä" vioista.

Haaste 5: Sisäinen yhtenäisyys ja pinta-alamassan hallinta

Laboratorio mittaa päällystetyn näytteen mikrometrillä kuivauksen jälkeen. Pilottilinjan on mitattava pinnoite sen ollessa käynnissä, joka metri ja korjattava prosessi reaaliajassa.

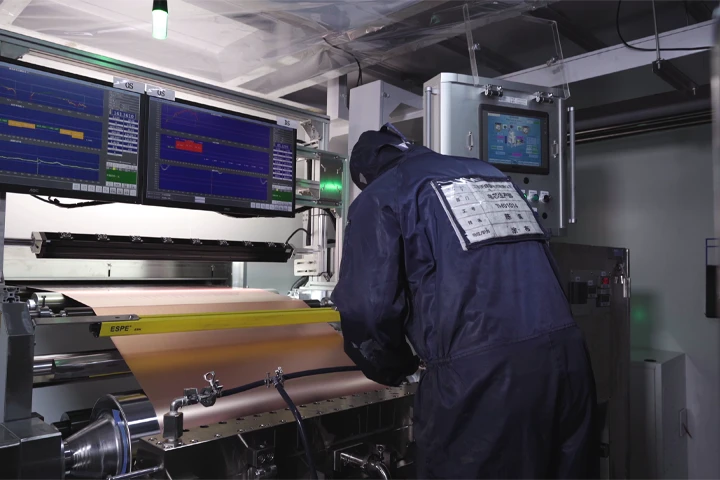

Linjassa olevat pinta-alapainomittarit-röntgen- tai beetalähetysjärjestelmät-mittaavat päällystetyn kalvon massan pinta-alayksikköä kohti jatkuvasti rainan leveydeltä. Signaalit syöttävät suljetun silmukan, joka säätää urasuuttimen virtausnopeutta tai radan nopeutta pitämään tavoitekuormituksen ±1 %:n sisällä.

Ilman tätä silmukkaa pilottidata on post mortem. Kelan alussa alkava paksuuspoikkeama havaitaan rullan päässä, ja koko kela joko romutetaan tai hyväksytään tuntemattomalla yhtenäisyydellä. Suljetun silmukan ohjauksessa poikkeama korjataan sekunneissa, ja tietoloki dokumentoi mitä tapahtui ja milloin.

Tämä on suurin yksittäinen tietojen laadun ero laboratoriopinnoitteen ja pilottipinnoitteen välillä, ja se vaikuttaa suoraan siihen, ovatko pilottielektrodeista rakennetut kennot verrattavissa laboratoriokennoihin.

A vs B: siirtopäällystin vs. urasuulake pilottimittakaavaan-ylös

Pilottihankintoja hallitsee kaksi päällystysalustaa, ja valinta muuttaa kaiken loppupään.

Käytännön sääntö: siirtopinnoite todistaa kemian; urasuulake todistaa prosessin. Jos pilottilinjan tavoitteena on tuottaa tuotantoa edustavaa dataa-aluekuormitus, tasaisuus ja ajoittaiset kuviot, jotka vastaavat tulevaa gigatehdasta-, korttipaikka on oikea alusta. Aakun siirtopinnoite koemittakaavassa lietteen validointi on edelleen hyödyllinen materiaalien varhaisen vaiheen seulonnassa, mutta se ei voi toistaa suljetun järjestelmän esimitoitettua tuotantopinnoitteen käyttäytymistä.

Kapasiteetti vs. pinnoitusnopeus: yksinkertainen arviointityökalu

Hankintatiimit kysyvät ensin yhden kysymyksen: kuinka paljon tämä linja tuottaa? Vastaus alkaa kolmen termin kaavalla:

C (m²/h)=W_verkko (m) × v (m/min) × 60 × käyttöaika

Missä W_web on päällystetyn radan leveys, v on linjan nopeus, ja käytettävyysaika ottaa huomioon liitoksen, puhdistuksen ja vaihdon.

300 mm:n pilottiraina nopeudella 5 m/min 80 %:n käyttöajalla:

C = 0.3 × 5 × 60 × 0.8 = 72 m²/h

Muuntaaksesi kennotuloksi, jaa elektrodipinta-alalla kennoa kohti. 20 Ah:n pussielektrodi 0,1 m²:llä päällystettyä puolta kohden antaa noin 720 päällystettyä sivua tunnissa kyseiseltä linjalta -ennen kuin pinnoitusvirheet ja leikkaus vähennetään. Kaava paljastaa kaupan: linjanopeuden kaksinkertaistaminen kaksinkertaistaa pinta-alan tuoton, mutta moninkertaistaa kuivauskuorman ja leikkausnopeuden, minkä vuoksi uunin laskenta ja nopeustavoite on ratkaistava yhdessä, ei peräkkäin.

FAQ: Akun pinnoitteen skaalaus

Miksi laboratoriopinnoitusreseptini epäonnistuu pilottilinjalla?
Melkein aina leikkausnopeuden ja kuivumiserojen vuoksi. Laboratoriopinnoitus toimii 10–100 s⁻¹; tuotantosuulake käy 1 000–3 000 s⁻¹, mikä muuttaa tehollista viskositeettia. Ja minuuttien laboratoriokuivausajat eivät skaalaudu liikkuvaan rainaan. Vahvista virtauskäyrä uudelleen ja suorita uunin massatase ennen skaalausta.

Voiko siirtopinnoite tehdä ajoittaista pinnoitusta?
Vain rajoituksin. Siirtotelaa voidaan nostaa, mutta pinnoitusliuos kastelee telan reunaa aiheuttaen tahriintuneita aloitus/pysäytyssiirtymiä. Urojen pinnoite servosynkronoidulla pumpulla ja takatelan tyhjiöuralla on tuotantotason ratkaisu puhtaaseen katkonaiseen kuvioon.

Kuinka lasken pinnoitteeni kuivausuunin pituuden?
Käytä L_oven=(m_solv × v) / q, jossa m_solv on liuottimen aluekuormitus (g/m²), v on linjanopeus (m/min) ja q on käytännöllinen kuivausvirta (g/m²·min). NMC/NMP-katodilla nopeudella 5 m/min tämä tuottaa noin 18 m uunia.

Mitä eroa on painonhallinnassa laboratorio- ja pilottipinnoitteen välillä?
Laboratoriopinnoite mitataan offline-tilassa kuivauksen jälkeen. Pilottipinnoite käyttää sisäänrakennettuja röntgen- tai beeta-mittareita, joissa on suljetun silmukan palaute, joka pitää kuormituksen ±1 %:n sisällä reaaliajassa. Tämä silmukka on ero post mortem -tietojen ja prosessitietojen välillä.

Mihin linjanopeuteen pilottipinnoituslinjan tulisi pyrkiä?
Sen tulee vastata aiotun tuotantolinjan leikkaus- ja kuivausjärjestelmää, ei nopeinta, mitä laboratorio voi hallita. Yleinen pilottitavoite on 3–10 m/min ja rainan leveys 200–500 mm{5}}riittävän nopea toistamaan tuotannon kuivumis- ja leikkausolosuhteet, riittävän hidas pitämään liuottimien käsittelyn hallittavissa.

Tekninen referenssi, jonka TOB New Energy prosessisuunnitteluryhmä on koonnut pilottipäällystyslinjojen asennuksista useisiin solukemioihin ja -muotoihin. Päällysteen mittakaavan lisäämisen massatasapainon tarkastelua varten sinun reseptisi suhteen ota yhteyttä tohtori Dany Huangiin LinkedInissä tai lähetä pinnoitteen tekniset tiedot Xiamenin suunnittelupisteeseen.
