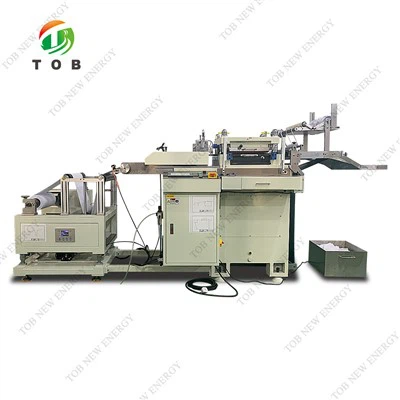

Automaattinen elektrodilevyn leikkuukone

Malli: TOB-ADCM-300
Tätä TOB-ADCM-300-automaattista elektrodien leikkauslaitetta käytetään katodi- ja anodielektrodilevyihin, jotka ovat automaattisia suulakkeita akkujen valmistuksessa ja tutkimuksessa. Se koostuu automaattisesta purkamislaitteesta, automaattisesta korjauslaitteesta, elektrodin paikannuslaitteesta, elektrodin lävistys- ja leikkauslaitteesta, vetolaitteesta, automaattisesta jätteiden keräyslaitteesta ja muista mekanismeista.

Lähetä kysely

Keskustele nyt

Tuotteen esittely

Automaattinen elektrodilevyn leikkuukone

Tuotevideo

Eritelmä

Tätä TOB-ADCM-300-automaattista elektrodien leikkauslaitetta käytetään katodi- ja anodielektrodilevyihin, jotka ovat automaattisia suulakkeita akkujen valmistuksessa ja tutkimuksessa. Se koostuu automaattisesta purkamislaitteesta, automaattisesta korjauslaitteesta, elektrodin paikannuslaitteesta, elektrodin lävistys- ja leikkauslaitteesta, vetolaitteesta, automaattisesta jätteiden keräyslaitteesta ja muista mekanismeista.

Pääkomponentin koostumus:

*Purkamislaite: Hyväksyttää ilman nousevan akselin rakenteen, ilman nouseva akseli paikannusasteikolla; Hyväksyy servo -vääntömomentin elektrodin automaattisen rentoutumisen.

*Elektrodien rajoittava komponentti: Hyväksyttää ohjauslevyn rajoittavan ohjauspyörän elektrodin rajoittamiseksi varmistaakseen, että elektrodin välittäminen ei poikkea.

*Ajokomponentti: Hyväksyy moottorin askeleen vetovoiman ohjaamiseksi automaattisesti ja voi asettaa minkä tahansa elektrodin pituuden pitoa varten.

*Komponentti: vetoveitsen muotti on rei'itetty ylös ja alas, ja veitsen muotti kuormalava käyttää modulaarista mekanismia, joka on kätevä lastaamiseen, purkamiseen ja säätämiseen.

*Kuljetinhihnan säätökomponentti: Kuljetinhihna kierretään useiden ylikuormitustangojen läpi kuljetinhihnan ylikuormituksen rajoittamiseksi.

*Suojauslaite: Alumiiniprofiilikehys, jossa on plxiglas-levynsuojakansi, ja die-leikkausosa on asennettu optisen kuidun suojaamisella.

Tekniset parametrit

Laiteparametrihakemisto	Parametri
Suurin syötteen leveys	300 mm
Enimmäisprosessointipinta -ala	Suurin lävistyskoko: 320 (mukaan lukien välilehti)*240mm
Muotin kokovaatimusten paksuus	Paksuus> 8 mm
Syöttöhallinta	Säädettävä syöttönopeus ja askel
Syöttövaihe tarkkuus	± 0,1 mm
Turvalaite	Infrapuna ritiläsuoja- ja turvallisuussuojat
Syöttöaskeltarkkuus	<0.1mm
Käyttöliittymä	Älykäs ihmisen ja koneen rajapinta
Kelapaino	<50kg
Kelan ulomman halkaisija	<300mm
Veitsen elämä	1-5 miljoonaa kertaa (muotin laadun ja koneen säätämisen tarkkuuden mukaan)
Burr -tutkinto	Pystysuora burr vähemmän tai yhtä suuri kuin 15 μm, vaakasuuntainen burr vähemmän tai yhtä suuri kuin 20 μm
Kelan halkaisija	3 tuumaa (sisähalkaisija)
Romun kierrätys	Automaattinen jätteiden erotus- ja kierrätyslaite
Toimintatapa	Automaattinen/manuaalinen tila
Hallintajärjestelmä	PLC
Kokonaisvoima	3kW
Toimitusjännite	Yksivaiheinen AC220V
Koneen paino	700 kg
Yleinen ulottuvuus	L1650W1000H1800mm

Ympäristövaatimukset

Parametristandardi	Parametri
Ympäristön lämpötila	0 ~ 40 astetta
Suhteellinen kosteus	20 ~ 90%RH
Virtalähde	Yksivaiheinen 220 V, 50Hz
Jännitteen heilahtelualue	±10%
Paineilma	0,4 ~ 0,8MPA
Painevaihtelualue	±10%
Ei syövyttäviä kaasuja, nesteitä, räjähtäviä kaasuja paikan päällä
